USB Serial Terminal Lite Apk 1.5

Programme de terminal série Smart Phones.

Programme de terminal série Smart Phones. L'équipement USB utilisant Silicon Laboratories CP210X, FTDI FT232 et PL2303 prolifique, les puces CDC / ACM UART vers USB peuvent être utilisées pour se connecter à votre téléphone intelligent.

Zigbee Chip Ti CC2531 (solution SOC compatible USB pour l'application 2,4-GHz IEEE 802.15.4 et Zigbee) peut également être utilisée.

Fournit les mêmes fonctionnalités et le PC pour le terminal de communication en série

- Chip de pont UART pris en charge: Laboratoires de silicium (CP210X), FTDI (FT232), prolifique (PL2303)

- Support Arduino (FTDI, CDC / ACM)

- Téléphones intelligents pris en charge: les téléphones intelligents de l'hôte USB (Samsung Galaxy2 / Galaxy 3 / Galaxy Note / Galaxy Note2 / Vega Racer R3)

- Version Android prise en charge: Android version 3.1 (API niveau 12) ou

1. Démarrage rapide

1) Veuillez utiliser le câble OTG pour connecter l'appareil USB sur votre téléphone intelligent.

2) Le téléphone intelligent détecte l'appareil USB, puis demande s'il faut s'exécuter.

Cliquez sur OK pour exécuter l'application.

3) Cliquez sur le bouton Paramètres (icône de clé) du coin supérieur droit afin de définir la communication série.

4) Cliquez sur le bouton Enregistrer.

5) Cliquez sur le bouton Connecter (icône du téléphone) du coin supérieur droit afin de se connecter à l'appareil.

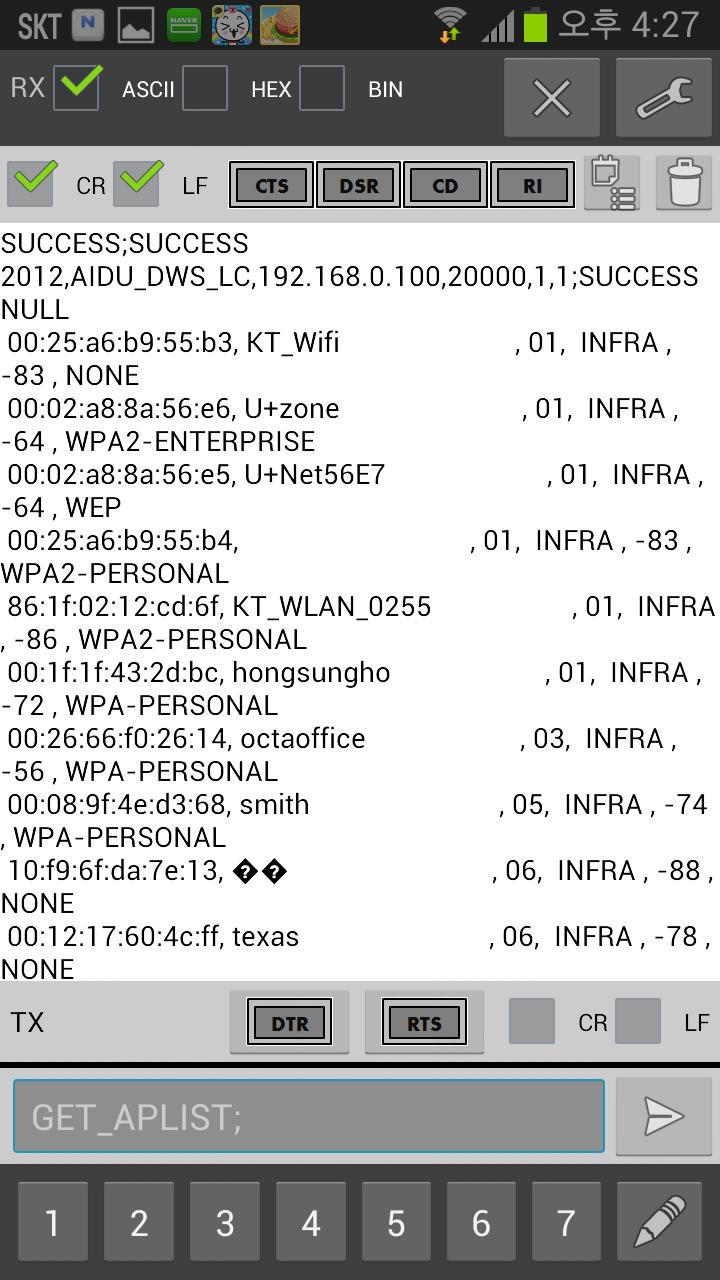

2. Activité principale

- ASCII: Imprimer les données reçues en tant que chaîne ASCII.

- HEX: l'impression a reçu des données sous forme de chaîne hexadécimale.

- bac: imprimer les données reçues en tant que chaîne binaire.

- Bouton de connexion (icône de téléphone):, Connectez-vous à l'appareil USB. Après la connexion, cette icône a changé pour clôturer l'icône.

- Bouton Paramètres (icône de clé): La fenêtre de réglage de la communication série s'ouvrira

- Upper (RX) CR, LF: Configuration du séparateur de ligne. Conversion du dispositif de dispositif local pour le séparateur de lignes système pour les données reçues avant d'imprimer la zone de texte

- Boutons d'état du modem: Afficher le statut CTS, DSR, CD, RI PIN

- Description du périphérique USB: La fenêtre de description du périphérique USB s'ouvrira

- Clear Reçue Données :: Icône de la poubelle, Effacer toutes les données reçues dans la zone de texte

- Zone de texte de données reçues: Imprimer les données reçues

- Bouton DTR: État du modem de contrôle DTR

- Bouton RTS: Modem de contrôle Statut RTS

- inférieur (TX) CR / LF: Caractères de séparateur de ligne d'ajout pour transférer des données

- Field de saisie de texte (TX): entrez les données (chaîne, décimal, hexadécimal, binaire) que vous souhaitez transférer.

Les données de transfert sont entrées en tant que chaîne par défaut.

Les données binaires sont entrées comme indiqué ci-dessous, vous pouvez entrer en hexadécimal ou en décimal

Décimal: @ + 숫자 3 chiffres (0 ~ 255) ex) cr: @ 013

Hexadécimal: # + à 2 chiffres Hex, ex) cr: # 0D

Binaire: & + 8 chiffres binaires, ex) cr: & 00001101

※ Escape @, #, &: Insérer deux fois de succession afin d'envoyer @, #, &

ex) @@, ##, &&

- Bouton Envoyer (icône de la flèche droite): transférer les données d'entrée vers le périphérique USB

- Boutons de macro 1 ~ 7: Définir la macro (avait entré les données fréquemment utilisées à l'avance) pour transférer le champ de texte

- Bouton de modification de la macro (icône du crayon): la fenêtre de modification de la macro s'ouvrira

3. Menu

- Paramètres: la fenêtre Paramètres de communication série s'ouvrira.

- Descriptions USB: La fenêtre de spécification de l'équipement USB s'ouvrira.

- Edit Macro: la fenêtre Edit Macro s'ouvrira.

- Tableau de code ASCII: la recherche de table de code ASCII et la fenêtre d'entrée s'ouvrira.

Sélectionnez le code ASCII afin de saisir les codes ASCII

- Aide: aide

4. Autres fonctionnalités (vue)

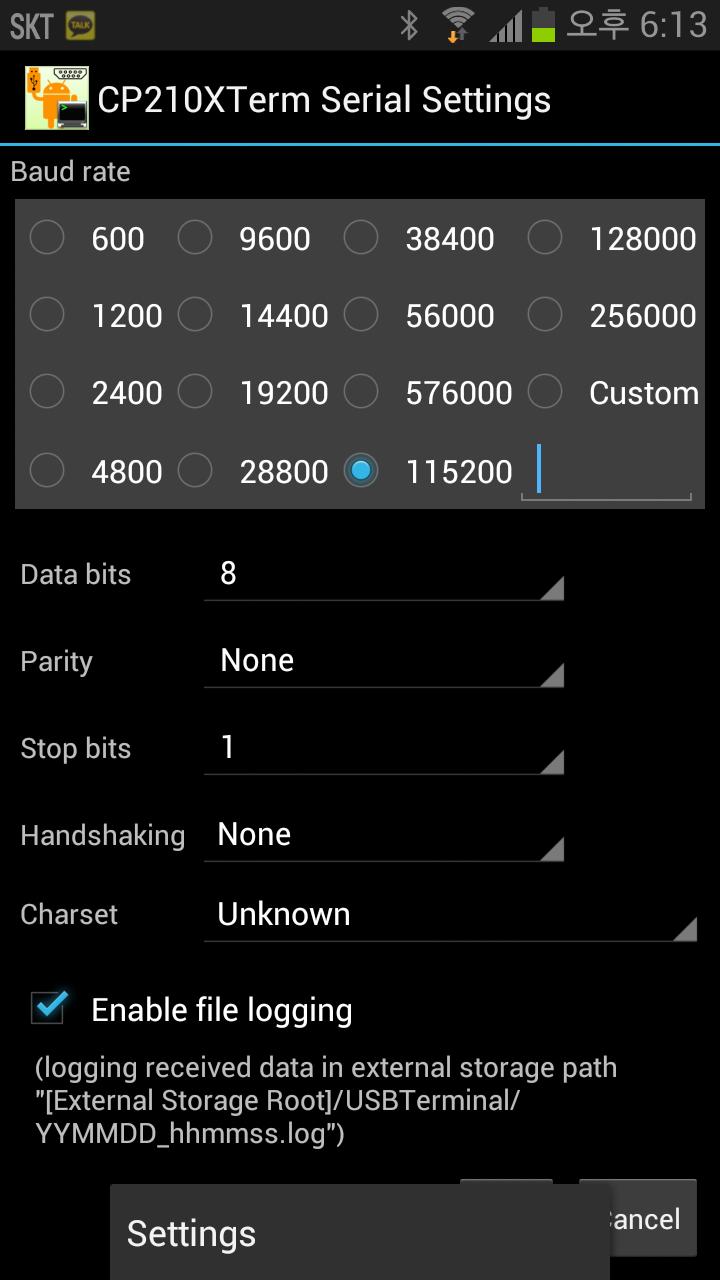

- Paramètres de communication série: taux de bauds, bits de données, parité, bits d'arrêt,

Paramètre de mode de fabrication de la main pris en charge.

Sélectionnez Activer la journalisation du fichier pour la journalisation des données reçues dans le chemin de stockage externe "[Root de stockage externe] /usbterminal/yymmdd_hhmms.log".

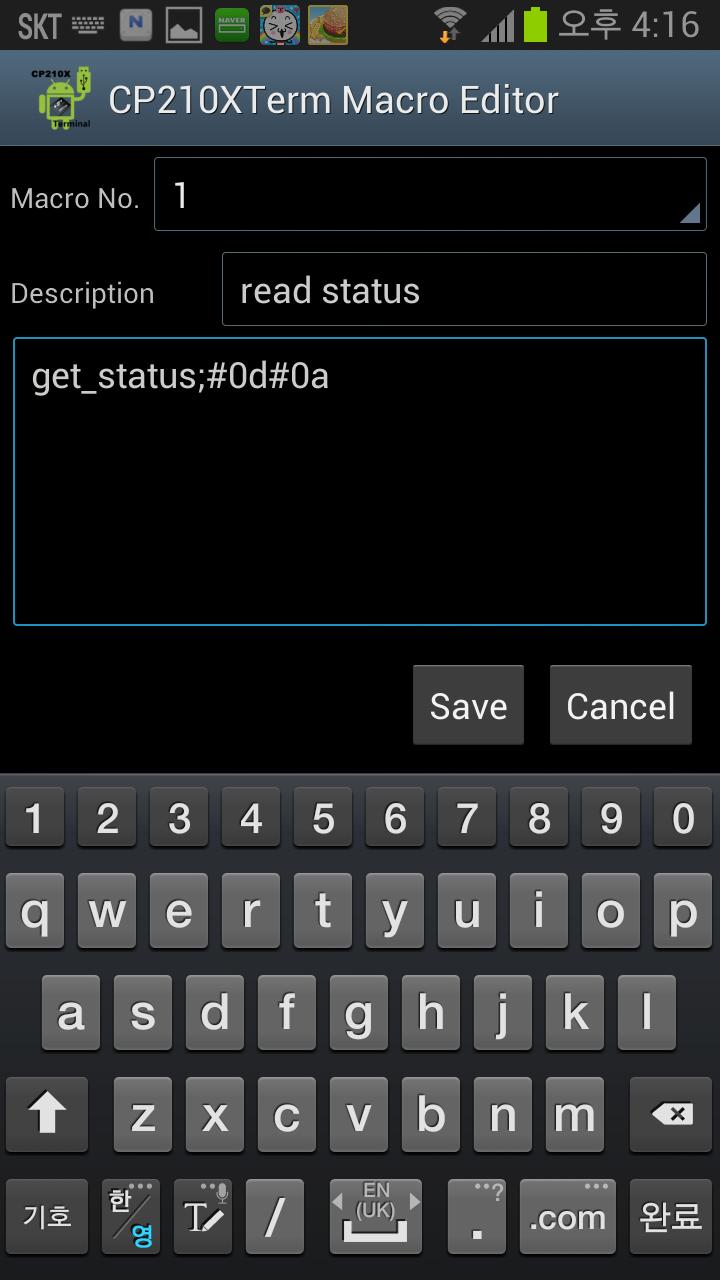

- Macro Edit: Modifier les données de transfert macro qui sont fréquemment utilisées.

Les macros peuvent s'inscrire jusqu'à sept.

- Tableau ASCII: Tableau de code ASCII.

Code ASCII inséré sur le champ de texte lorsque vous sélectionnez un code,

et la fenêtre est fermée, les codes insérés annexés au champ de texte TX

5. FAQ

Q: Pourquoi mon téléphone intelligent détecte un appareil USB?

R: Les smartphones s'assurent qu'il prend en charge l'hôte USB.

De plus, l'Android version 3.1 (API niveau 12) de la prise en charge de l'hôte USB.

Parfois, sur le smartphone ne reconnaît pas les périphériques USB (par exemple, la note Galaxy 1). Câble smartphone OTG pour se connecter pour ne laisser que la pièce connectée à l'équipement en débranchant et en reconnectant si vous reconnaissez que ce cas est.

Quoi de neuf dans la dernière version 1.5

Dernière mise à jour le 4 sept. 2015 1,1: 2013-03-06 FTDI (FT232)
1.2: Support prolifique (PL2303) 2013-03-24 (PL2303)
1.3: 2013-04-11 CDC / ACM, support, support TI CC2531
Correction de bogue (message d'erreur inutile)
2013-04-14 Ajouter la journalisation des fichiers
2013-04-19 Insérer le code de réinitialisation lorsque PL2303 ouvre
Paramètre de charse 2013-04-20
2013-05-10 Ajouter le scrollview dans les paramètres de la vue du paysage
